一、 鞋里有沙走不远：为什么手感细节决定成败？

在上一篇文章里，我们探讨了怎样通过自适应卡片和场景模板，让新朋友能够进得来、看得懂，把产品的门面和起步门槛打磨平实。

但当大家真正满怀兴致坐下来，准备搭一个包含 5~10 个节点的实际业务流程时，真正的考验才刚刚开始。

常言道，“鞋里有沙走不远”。很多技术工具在功能列表上看似样样齐全，但一旦真正坐下来连续用上一两个小时，你往往会遭遇几种让人抓狂的细碎摩擦：

• 连线断裂的挫败感：从端口拉出一条连线往空白处一扔，结果“咻”的一声连线缩回去了，必须退回侧边栏重新拖节点、放好位置、再重新拉线连一次；
• 节点堆叠乱成一团：如果允许随便加节点，新加的卡片常常直接“砸”在老卡片脸上，连线交叉遮挡，越排越乱；
• 误操作的心惊胆战：不小心手滑误删了一个写了上千字 Prompt 的关键节点，按一下 Ctrl+Z 发现毫无反应，半天的心血瞬间蒸发。

这些琐碎的阻滞，就像掉进鞋子里的一粒粒小沙子。虽然不至于让程序当场崩溃，但走不了几步就会把人的耐心消磨殆尽，最后烦躁地把网页关掉。

真正好用的生产力工具，绝不仅仅是把功能给做齐，更重要的是保护好使用者的思考流不被各种笨拙的机械操作打断。

二、 连线断裂之痛：为什么要做“松手就地加节点”？

1. 传统连线方式的机械重复

回忆一下传统的工作流连线体验：

1. 想要给当前节点后面接一个大模型或者代码清洗步骤，你必须先把鼠标挪到屏幕最左侧的节点菜单；
2. 找到对应的卡片，按住鼠标拖进画布；
3. 小心翼翼在空白处找准位置放下；
4. 再把视线拉回到刚才的上游节点，拉住输出端口，对准新节点的输入端口连上去。

搭一个三四个节点的小 Demo 还能忍受，但一旦面对复杂的分支、质检、聚合流，这一套“拖拽 ➔ 放下 ➔ 回头连线”的动作要重复几十遍。更让人沮丧的是，有时候顺手拉出一根线想要接新节点，拉到空白处一松手，连线直接灰溜溜地缩了回去，刚才脑子里涌出来的逻辑思路瞬间断档。

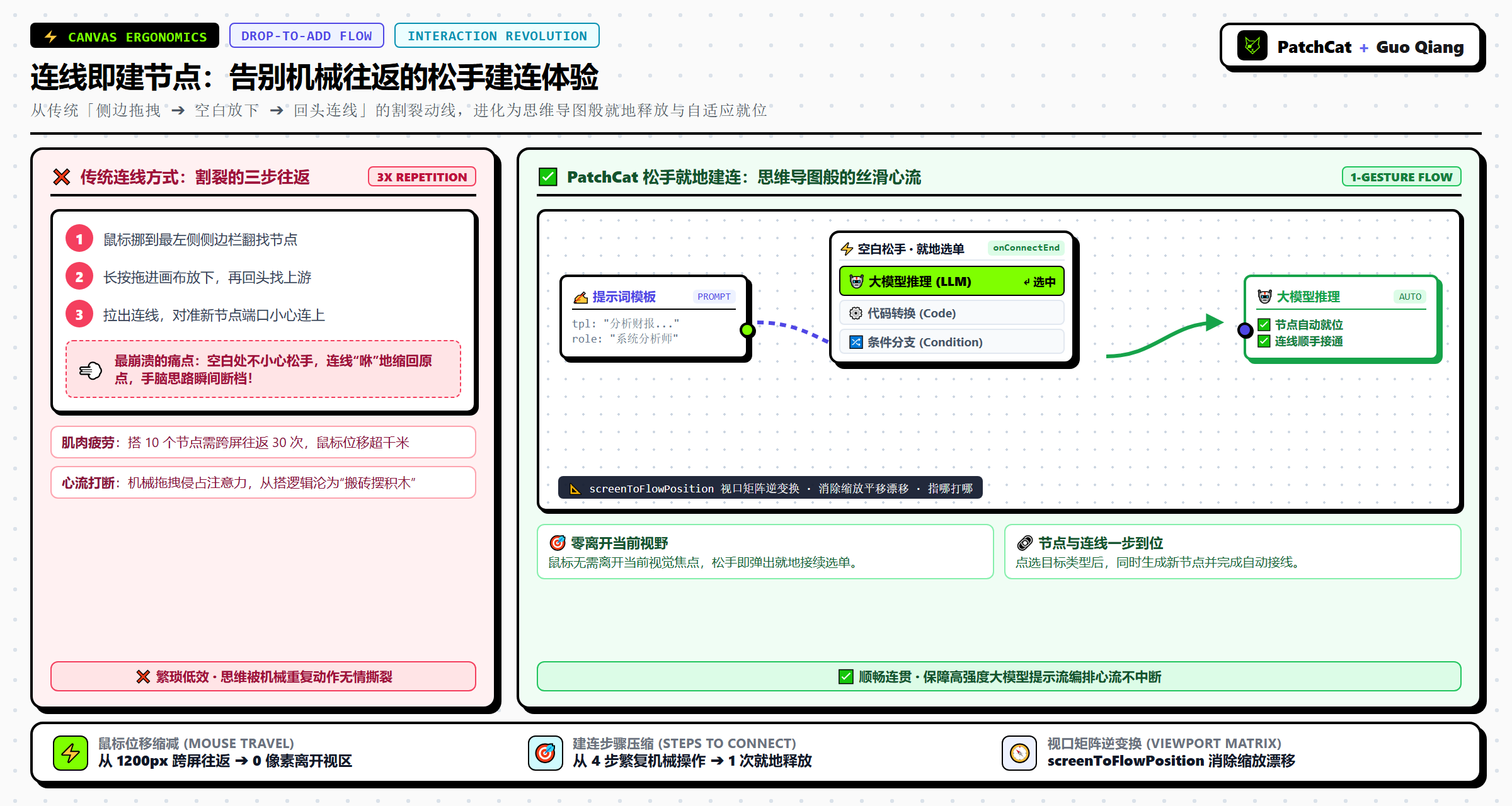

2. 人机共创：把思维导图的丝滑感搬到画布上

在打磨 v0.4.6 的连线体验时，我和 AI 搭档推演：为什么不能像大家平时用思维导图（比如 XMind、飞书脑图）那样，拉出一根线往空地上一扔，就地弹个小菜单，点一下直接把新节点建好、线也顺手连上？

• 我提出的体验要求： 连线在空白处释放的瞬间（onConnectEnd），微调选单必须在鼠标松手的正下方弹出来；点选任意节点后，系统必须同时完成“生成新节点”与“自动连线”两件事，鼠标根本不需要离开当前工作区。

• AI 搭档提醒的关键工程细节： 画布是支持缩放（Zoom）和平移（Pan）的。浏览器原生事件拿到的鼠标位置是屏幕物理像素（clientX, clientY），如果不通过 React Flow 的视口变换矩阵（screenToFlowPosition）做精准逆变换，一旦用户放大或缩小过画布，弹出的菜单就会严重“漂移”，离鼠标落点十万八千里。

通过把屏幕坐标精确换算为画布内部世界坐标，我们实现了“指哪打哪”的松手建连体验（DropToAddMenu.tsx）。

三、 卡片别糊在脸上：用长方形防撞规则（AABB）自动找空位

1. 随之而来的新麻烦：节点重叠

松手就地建连确实大幅减少了鼠标往返移动，但很快我们就在实机测试中遇到了一个尴尬的新问题：

如果新节点只是傻傻地生成在鼠标松手的位置，而那个位置旁边正好已经排布了其他节点，新生成的长方形卡片就会“直接压在老卡片身上”。两个卡片叠死在一起，文字遮挡、连线交叉，用户不仅看不清内容，还得停下手头的思路，手动把新卡片挪开。

如果每次建完节点还要手动去“搬砖”，那这种快捷建连就成了负优化。

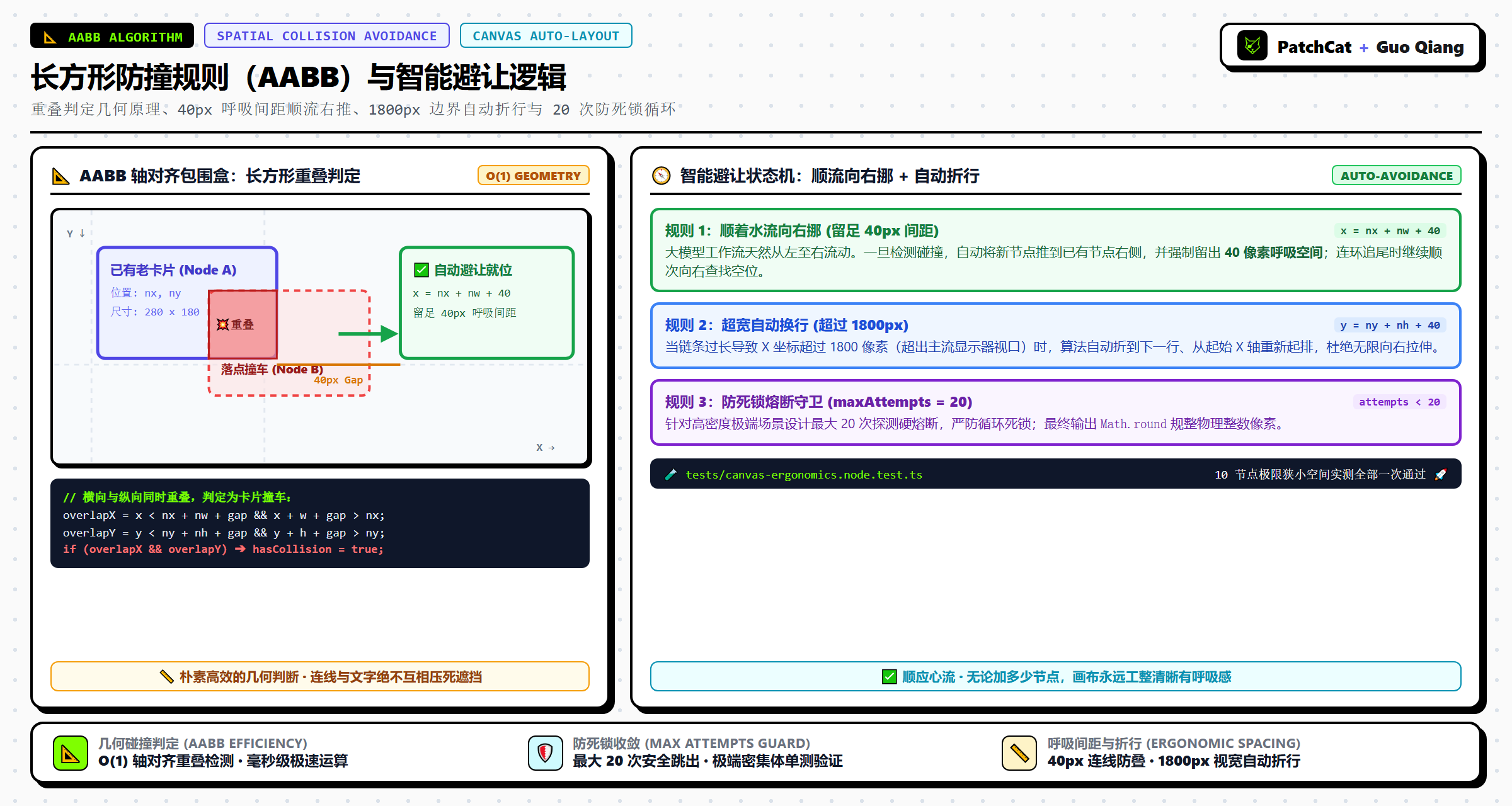

2. 从游戏开发里借工具：长方形防撞规则（AABB）

为了解决卡片互相遮挡的问题，AI 搭档提出了一个成熟的数学模型——AABB（Axis-Aligned Bounding Box，轴对齐包围盒）碰撞检测。

名字听着很吓人，但扒开外壳，其实就是最简单的小学几何：

• 在画布上，我们所有的节点卡片都是方方正正的长方形（标准宽 280 像素、高 180 像素）；
• 所谓“轴对齐”，就是长方形的四条边永远平行于屏幕的水平 X 轴和垂直 Y 轴，规规矩矩立着，不会歪斜旋转；
• 算一算两个卡片有没有重合，只需同时看两件事：
  1. 水平方向：新卡片的左右两边，有没有插进老卡片的左右范围里？
  2. 垂直方向：新卡片的上下两边，有没有插进老卡片的上下范围里？

如果横向和纵向都重叠了，那就说明两个卡片“撞车”了！

// 朴素而高效的矩形重叠检测核心
const overlapX = x < nx + nw + gap && x + nodeWidth + gap > nx;
const overlapY = y < ny + nh + gap && y + nodeHeight + gap > ny;

3. 两条朴素的工程避让规则

在检测到碰撞后，新卡片应该往哪躲？结合大模型工作流的实际排布习惯，我们定了两条非常朴素的避让规约（resolveAABBCollision）：

1. 顺着水流往右挪（留足呼吸间距）： 有向图的数据流向天然是从左往右推进的。一旦检测到新卡片压到了已有节点，算法自动将新卡片顺着右边移开，并且强制留出至少 40 像素的呼吸间距；如果移到右边后发现撞到了第三个节点（连环追尾），就顺次继续向右寻找空位。
2. 太宽了就换一行（防止无休止横向拉伸）： 如果一条链条太长，一直向右排，横向坐标一旦超过了 1800 像素（普通显示器差不多快装不下了），算法就会自动让新节点折到下一行、从左侧重新起排。

为了确保避让逻辑不会在节点密集时陷入死循环，我专门编写了极端单元测试（tests/canvas-ergonomics.node.test.ts）：模拟在只有几个像素的狭窄空间里连续塞入 10 个节点，验证最大 20 次安全跳出的防死锁机制，确保新节点无论何时都能稳妥就位。

四、 误操作的救命稻草：把加节点和连线绑在一起撤销

手感好不仅体现在“加得快”，更体现在“改错时心里有底”。

在画布操作中，最让人崩溃的莫过于手滑删掉了节点或者连错了线，却找不到后悔药。

1. 为什么普通的撤销容易踩坑？

在实现“松手建连”之后，撤销（Undo）机制遭遇了一个棘手的隐患： “松手就地加节点”在底层实际上同时触发了两个动作——在画布上新建了一个节点实体，以及在上游和新节点之间建立了一条边（Edge）。

很多工具之所以撤销做得稀烂，就是因为这两个动作被分成了两次独立记录。用户按下 Ctrl+Z，界面上只是节点消失了，但那条连线却被孤零零地留在了画布上。这条悬空的“断头线”不仅极度难看，而且会让底层的拓扑排序调度器在运行时直接抛出 Cannot read property of undefined 的致命报错。

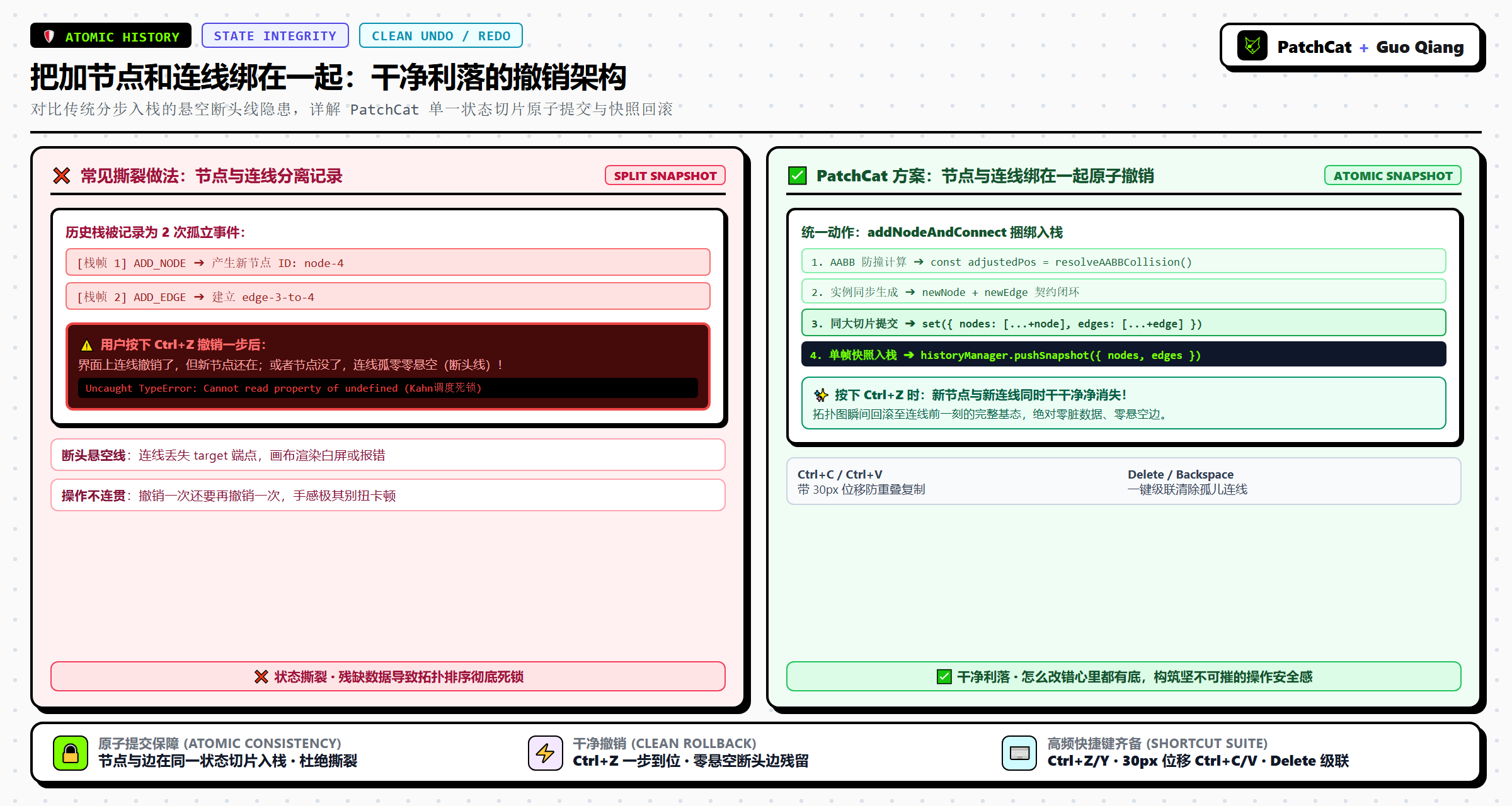

2. 绑在一起，撤销就得干干净净

为了让撤销利落，我们在 HistoryManager 中将“新增节点”与“建立连线”捆绑为一次完整动作进行快照归档：

这样一来，当用户按一下 Ctrl+Z 时，新生成的节点和刚刚连上的那根线会同时干干净净地消失，绝对不留任何残缺数据。

顺着这个底座，我们把键盘常用的高频快捷键也一并补齐了：

• Ctrl+Z / Ctrl+Y：撤销与重做；
• Ctrl+C / Ctrl+V：多选节点批量复制粘贴。粘贴时同样自动附带一个 30 像素的微小位移，防止复制出的新节点严丝合缝地盖在原节点上方；
• Delete / Backspace：一键清除选中元素。

五、 总结与体会：好工具的手感是抠出来的

回过头来复盘这一阶段的交互打磨，心里有一点很真实的体会：

在很多人的潜意识里，大模型系统最酷炫的一定是底座模型的能力、或是 Agent 自主思考时的 ReAct 循环。但如果回到一个真实使用者的日常状态下，决定一个人愿不愿意每天打开这个工具去解决问题的，往往正是这些最不起眼的手感细节。

花时间去算 40 像素的避让间距、去较真坐标系缩放漂移、把撤销做得利落干净……这些工作听起来远没有“又接入了一个超强开源模型”那么抓人眼球。但正如那句老话所言，“鞋里有沙走不远”。只有耐着性子把这些卡手卡脚的沙子一粒粒倒干净，一个工具才能真正让人用得舒服、走得长远。

当然，自己也是边做边学，目前在手势触控、复杂网格的自动拓扑重排（Auto-Layout）方面肯定还有不少粗糙的地方。非常欢迎社区的朋友们上手试试手感，有任何别扭的地方随时提 Issue 拍砖指教！
