一、 引言:告别线性单向流,编排器必须迎来“逻辑决策大脑”

在前五篇文章中,我们为开源 AI 提示流编排器 PatchCat 逐步浇筑起了一套稳健的底座:从最初纯前端与本地 FastAPI 双引擎适配,到基于 Kahn 算法的分层拓扑调度、多模型流式思维链,再到抽屉式多流程管理与仿 Dify 的三层 RAG 私有知识库。

然而,当系统在真实业务场景中试跑时,一个不可回避的结构性瓶颈赫然显现:此前的 PatchCat 本质上只是一条“单向走到底的线性数据管道”。

在现实的 AI Agent 业务中,没有哪套流程是一条平铺直叙的单行道:

  1. 意图路由与条件分支:智能客服工单必须先由分类器判断用户诉求(例如技术故障 vs 账单争议 vs 通用咨询),进而分流给不同 Prompt 模板和不同微调模型进行针对性应答;
  2. 外部系统联动:AI 不能闭门造车,它必须能作为中枢实时调用外部的 CRM、天气预报、库存中心或企业自建的 OpenAPI;
  3. 汇流与多路结果收口:不论分流走向了分支 A 还是分支 B,下游的总结回复节点必须能平滑提取到已激活分支的有效数据,并向终端用户输出最终结论。

将画布由“单向流水线”升级为“具备条件决策与外部网络触角的智能工作流”,听起来顺理成章。但在工程底层,在基于 Kahn 算法的 DAG 拓扑调度中引入 IF/ELSE 动态分支,会瞬间引发图遍历调度中的“分支跳过与汇聚死锁(Reconvergence Deadlock)”危机

本篇依然秉承我与 AI 搭档(Google Gemini)全程结对辅助编程(AI Pair Programming)与“干中学(Learning by Doing)”的原则,真实复盘我们在 PatchCat v0.3.0 中,如何推导演进并攻克这一核心图计算卡点的全过程。


二、 关键决策与双向共创:人机启发推演矩阵 (Milestone Co-Discovery)

面对条件分支与网络节点带来的架构挑战,我们拒绝盲目修改现有代码,而是先在草稿本与白板上展开了多轮人机双向启发推演:

关键点 1:条件分支下的“调度死锁”与“动态剪枝”

  • 我提出的业务场景与体验痛点: 在配置“客服意图分类”预设时,大模型在前方输出了 category = "tech"。画布上的条件分支节点将数据分流给了“技术支持 Prompt 节点”,而“账单咨询 Prompt 节点”理应被跳过。然而,当这两个分支同时连向下游的一个“汇总回复”节点时,整个下游节点由于等不到“账单”分支的数据,直接卡死挂起或报错空指针崩溃。
  • AI 搭档指出的底层算法瓶颈: AI 搭档从图论调度底层指出:我们在系列 02 中实现的 Kahn 算法,是通过全局有向无环图的“入度清零”来划分并发波次(Execution Waves)的。Kahn 算法在编译期默认认为所有入度边都必须交付输出。一旦引入运行期动态分流,未命中的分支如果直接“不执行”,依赖它的下游节点入度将永远无法归零;若强行执行,下游节点又会因为丢失关键变量而抛出异常。
  • 双向共创的方案权衡 (Trade-offs)
    • 方案 A(动态子图重构):每遇到条件节点,运行时重新计算下游可达子图并动态剔除死分支。缺点是算法极其复杂,破坏了 React Flow 画布节点的实时状态对应与时间线回溯;
    • 方案 B(自上而下的运行时动态分支剪枝 Dynamic Branch Skipping)最终选型。完整保留 Kahn 静态分层波次,但在节点调度器中引入 skippedNodes 标记与 NODE_SKIPPED 事件下发。当条件命中某一分支时,未激活分支的下游依赖链自上而下逐级继承 skipped 标记,轻量、纯粹且绝不破坏图拓扑结构的稳定性。

关键点 2:多路汇聚困局与变量聚合器(Variable Aggregator)

  • 我提出的直觉诉求: 既然分支被标记为 skipped,能不能让普通的下游节点(比如 LLM 节点)“聪明一点”,只要检测到哪个上游有数据就用哪个?
  • AI 搭档提出的系统规约警示: AI 强烈建议不要把这种“或逻辑”隐式耦合进普通的 Prompt、LLM 或 Code 节点中。普通节点的契约职责是“确定性转换”,如果让所有基础节点都支持“部分依赖就绪即可执行”,会导致整个变量引用的作用域解析彻底失控(模糊歧义)。必须遵循 Unix 的单一职责哲学,引入专用的【变量聚合器节点(AggregatorNode)】,作为多分支合流的显式网关契约。

关键点 3:HTTP 节点的网络弹性与协议防线

  • 我提出的连接诉求: 支持 GET/POST/PUT/DELETE 与常见鉴权(Bearer / Basic / API-Key),让工作流可以自由调用真实世界的公共与内网 API。
  • AI 搭档设定的安全与韧性边界: 前端浏览器直发请求存在两大隐患:一是恶意协议注入(如通过变量拼接构造出 file://javascript: 伪协议诱发 XSS / SSRF 泄露);二是网络偶发抖动。AI 搭档提出:必须在执行前实行协议白名单强制断言,并在遭遇 500/502/503/504 等服务端瞬态故障时,强制引入基于几何级数的指数退避重试(Exponential Backoff Retry)

三、 核心技术剖析一:Kahn 拓扑排序中的“动态分支剪枝”算法

src/engine/browser-engine.ts 中,我们为工作流引擎引入了动态条件求值与分支跳过逻辑:

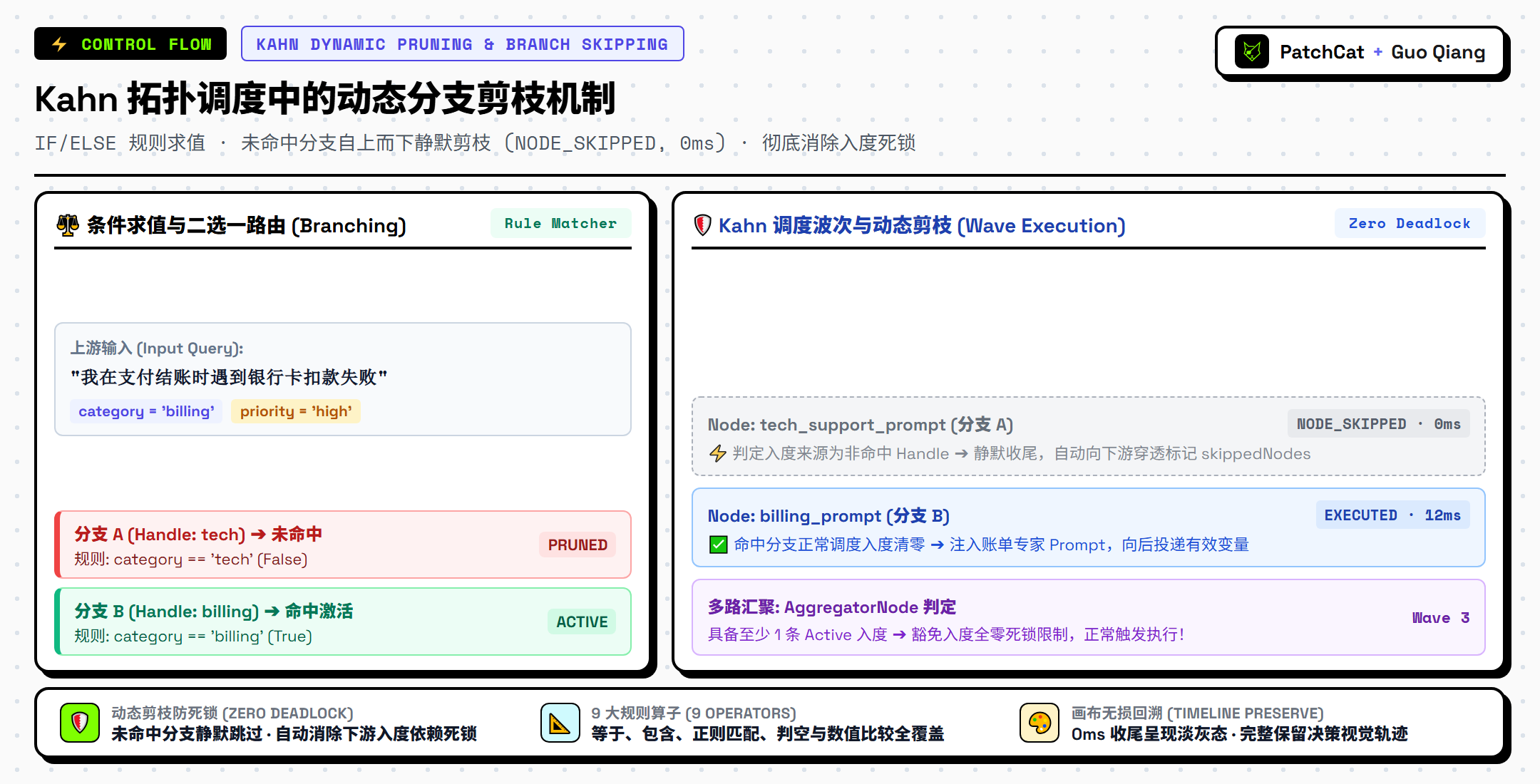

Kahn 拓扑调度中的动态分支剪枝机制

1. 9 种条件规则匹配器

我们在 ConditionNode 中定义了 9 大常用逻辑算子,满足数值比较、文本包含、正则匹配与判空:

// src/engine/browser-engine.ts (核心规则评估)
export function evaluateCondition(rule: ConditionRule, actualVal: unknown): boolean {
  const op = rule.operator;
  const targetVal = rule.value;

  switch (op) {
    case 'equals':
      return String(actualVal ?? '').trim() === String(targetVal ?? '').trim();
    case 'not_equals':
      return String(actualVal ?? '').trim() !== String(targetVal ?? '').trim();
    case 'contains':
      return String(actualVal ?? '').includes(String(targetVal ?? ''));
    case 'not_contains':
      return !String(actualVal ?? '').includes(String(targetVal ?? ''));
    case 'greater_than':
      return Number(actualVal) > Number(targetVal);
    case 'less_than':
      return Number(actualVal) < Number(targetVal);
    case 'is_empty':
      return actualVal === null || actualVal === undefined || String(actualVal).trim() === '';
    case 'is_not_empty':
      return actualVal !== null && actualVal !== undefined && String(actualVal).trim() !== '';
    case 'regex_match':
      try {
        return new RegExp(String(targetVal)).test(String(actualVal ?? ''));
      } catch {
        return false;
      }
    default:
      return false;
  }
}

2. 波次调度器中的分支判定与静默跳过(Branch Skipping)

在执行波次循环中,每个节点在正式开始执行前,都会通过其所有的输入边(Incoming Edges)计算是否应当被“剪枝跳过”:

// src/engine/browser-engine.ts (分层波次中自上而下的跳过判定)
const incoming = incomingEdgesMap.get(node.id) || [];
let shouldSkip = skippedNodes.has(node.id);

if (!shouldSkip && incoming.length > 0) {
  if (node.data.type === 'aggregator') {
    // 聚合器节点特殊规约:只要有至少一条入度边未被跳过,节点即可正常激活!
    const hasActiveIncoming = incoming.some((edge) => {
      if (skippedNodes.has(edge.source)) return false;
      const srcNode = nodeMap.get(edge.source);
      if (srcNode && srcNode.data.type === 'condition') {
        const activeBranch = nodeActiveBranch.get(edge.source);
        if (activeBranch && edge.sourceHandle && edge.sourceHandle !== activeBranch) {
          return false; // 非命中分支的 Handle 视为 Inactive
        }
      }
      return true;
    });
    if (!hasActiveIncoming) shouldSkip = true;
  } else {
    // 普通节点严格规约:只要存在来自未命中分支或已跳过节点的边,整节点跳过
    const isAnyIncomingInactive = incoming.some((edge) => {
      if (skippedNodes.has(edge.source)) return true;
      const srcNode = nodeMap.get(edge.source);
      if (srcNode && srcNode.data.type === 'condition') {
        const activeBranch = nodeActiveBranch.get(edge.source);
        if (activeBranch && edge.sourceHandle && edge.sourceHandle !== activeBranch) {
          return true;
        }
      }
      return false;
    });
    if (isAnyIncomingInactive) shouldSkip = true;
  }
}

if (shouldSkip) {
  skippedNodes.add(node.id); // 记录跳过节点,自动向下游穿透传播
  eventQueue.push({
    type: 'NODE_SKIPPED',
    payload: { nodeId: node.id, reason: 'Condition branch not matched or upstream node was skipped' },
  });
  return { nodeId: node.id, status: 'success', output: {}, durationMs: 0 };
}

这段设计的绝妙之处在于: 未命中的分支不会抛出异常中断执行,也不会被从波次队列中硬性抹去,而是以 durationMs: 0NODE_SKIPPED 事件静默收尾。画布前端收到该事件后,节点卡片立刻呈现优雅的淡灰色禁用视觉,清晰展现出分支路由的决策轨迹。


四、 核心技术剖析二:打破汇聚死锁——变量聚合器(Variable Aggregator)

当工作流通过 ConditionNode 分叉成多条业务线后,最终往往需要合并到同一个输出或后续处理中。如前所述,普通节点要求上游全量就绪,无法承担“二选一”合流的任务。

为此,我们在画布中引入了 紫色聚合节点(AggregatorNode),并在后端设计了三种自适应聚合策略:

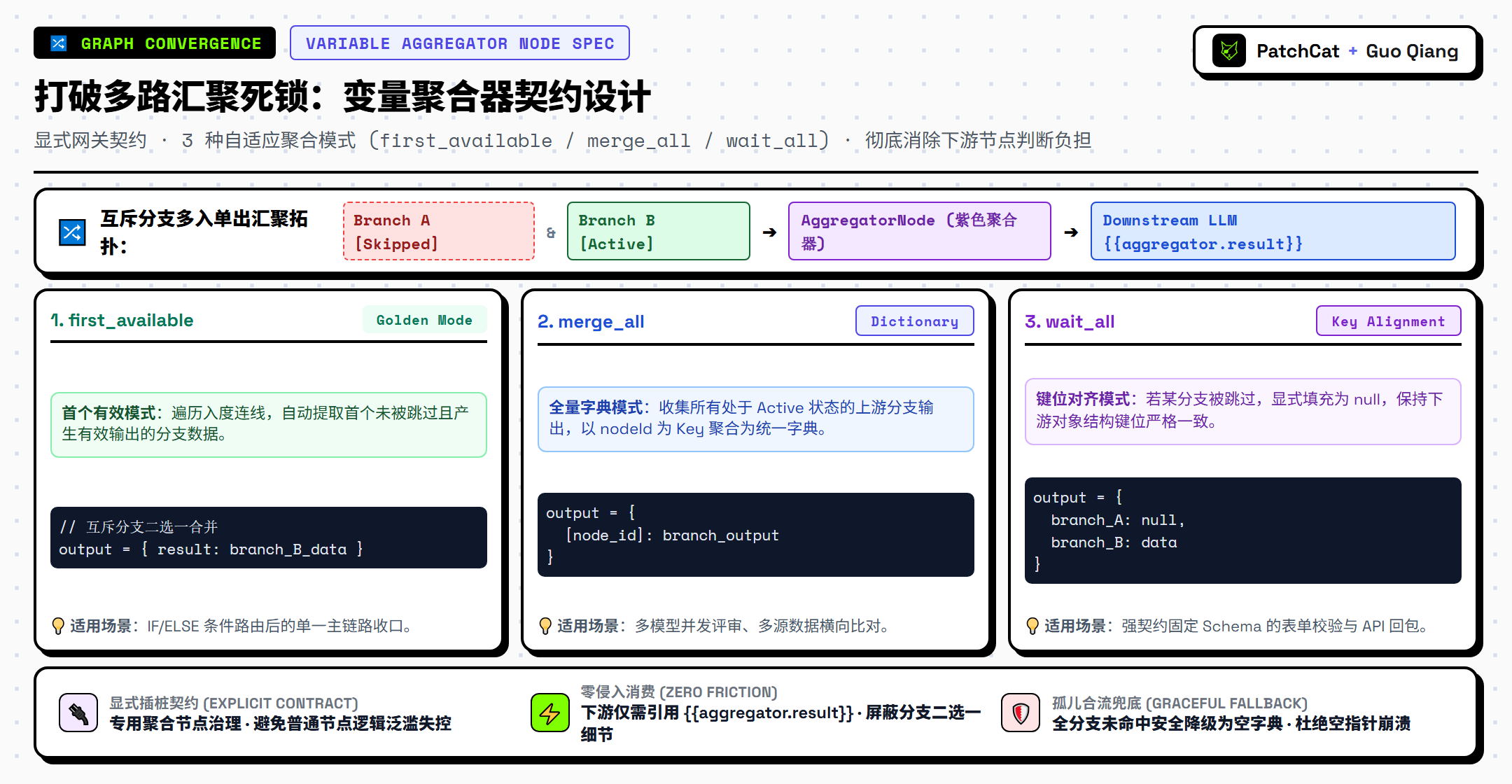

打破多路汇聚死锁:变量聚合器契约设计

// src/engine/browser-engine.ts (聚合节点的多模式提取)
case 'aggregator': {
  const config = (node.data.config || {}) as unknown as AggregatorNodeConfig;
  const mode = config.mode || 'first_available';
  let aggregatedValue: unknown = null;

  if (mode === 'first_available') {
    // 模式 1:提取首个未被跳过且产生有效输出的分支数据(互斥分支合并的黄金模式)
    for (const edge of incomingEdges) {
      if (!skippedNodes.has(edge.source) && context[edge.source]) {
        const srcOut = context[edge.source]!;
        aggregatedValue = srcOut['promptText'] ?? srcOut['output'] ?? srcOut['result'] ?? srcOut;
        break;
      }
    }
  } else if (mode === 'merge_all') {
    // 模式 2:将所有活跃上游节点的输出汇聚为一个以 nodeId 为 Key 的统一对象字典
    const merged: Record<string, unknown> = {};
    for (const edge of incomingEdges) {
      if (!skippedNodes.has(edge.source) && context[edge.source]) {
        merged[edge.source] = context[edge.source]!;
      }
    }
    aggregatedValue = merged;
  } else if (mode === 'wait_all') {
    // 模式 3:等待所有分支,若某个分支被跳过,则显式填充为 null 保留键位对齐
    const merged: Record<string, unknown> = {};
    for (const edge of incomingEdges) {
      merged[edge.source] = skippedNodes.has(edge.source) ? null : context[edge.source] ?? null;
    }
    aggregatedValue = merged;
  }

  output = { [config.outputKey || 'result']: aggregatedValue };
  break;
}

配合 React Flow 的多端口 Handles,聚合节点的左侧能够同时容纳多条连线插槽,下游节点只需引用 ``,即可天然获得互斥分支计算出的最新数据,彻底消除了下游节点的判断负担。


五、 核心技术剖析三:连接真实世界——HTTP 请求节点与指数退避弹性

为了让 PatchCat 走出纯文本沙盒,我们落地了科技墨绿配色的 HTTP 请求节点(HttpNode)

在右侧属性抽屉中,我们为其配备了 Params / Headers / Body / Auth / Settings 五维配置面板。而在运行时底层,AI 搭档强调的协议防线与指数退避重试成为了核心代码的灵魂所在:

// src/engine/browser-engine.ts (HTTP 执行器安全校验与退避循环)
// 1. 安全防线:强制校验协议白名单,阻断恶意伪协议
if (rawUrl.startsWith('file:') || rawUrl.startsWith('javascript:') || rawUrl.startsWith('data:')) {
  throw new Error(`Security Exception: Forbidden or unsafe URL protocol "${rawUrl}"`);
}

// 2. 构造鉴权头 (Bearer / Basic / Custom API-Key)
if (authType === 'bearer' && authConfig.token) {
  reqHeaders['Authorization'] = `Bearer ${authConfig.token}`;
} else if (authType === 'basic' && (authConfig.username || authConfig.password)) {
  reqHeaders['Authorization'] = `Basic ${btoa(`${authConfig.username}:${authConfig.password}`)}`;
}

// 3. 面对瞬态故障的指数退避重试 (Exponential Backoff)
const retryConfig = config.retryConfig || { maxRetries: 1, retryDelayMs: 1000, retryOn: [500, 502, 503, 504] };
let attempt = 0;

while (attempt <= retryConfig.maxRetries) {
  if (signal.aborted) throw new Error('Workflow execution aborted by user.');

  try {
    const timeoutCtrl = new AbortController();
    const timeoutId = setTimeout(() => timeoutCtrl.abort(), config.timeout || 30000);

    const res = await fetch(targetUrl, { method, headers: reqHeaders, body, signal });
    clearTimeout(timeoutId);

    // 命中 5xx 临时错误码且未达到最大重试次数时,执行指数级退避延迟
    if (!res.ok && retryConfig.retryOn.includes(res.status) && attempt < retryConfig.maxRetries) {
      attempt++;
      const delay = retryConfig.retryDelayMs * Math.pow(2, attempt - 1); // 1s -> 2s -> 4s...
      await new Promise((r) => setTimeout(r, delay));
      continue;
    }

    const contentType = res.headers.get('content-type') || '';
    const responseData = contentType.includes('application/json') ? await res.json() : await res.text();
    output = { status: res.status, data: responseData, headers: respHeaders };
    break;
  } catch (err) {
    if (attempt >= retryConfig.maxRetries) throw err;
    attempt++;
    await new Promise((r) => setTimeout(r, retryConfig.retryDelayMs * Math.pow(2, attempt - 1)));
  }
}

通过这一层自愈机制,即使外部微服务偶发 502 网关超时,工作流也不会瞬间溃败,而是会在后台静默完成退避重试,展现出工业级组件应有的稳健度。


六、 极端测试与工程实证:构建不可逾越的质量防线

针对本阶段增加的动态分支与图剪枝,我们在 tests/condition-aggregator.node.test.tstests/http-node.node.test.ts 中亲自构造了多种极端场景,确保调度底座坚不可摧:

  1. 分支互斥与深度穿透测试: 构造多级级联分支:Condition ➔ (Branch A / Branch B) ➔ Downstream Prompt ➔ Downstream LLM。验证当命中 Branch A 时,Branch B 及其后序的所有深层依赖节点是否全部被正确打上 NODE_SKIPPED 标签,并且没有产生多余的空变量输出。
  2. 汇聚节点孤儿合流测试: 故意构造所有分支全部未命中的异常边界,验证 AggregatorNode 能否安全降级为空字典或安全捕获,而不是触发死锁挂起。
  3. 恶意伪协议注入防御测试: 向 HttpNode 注入 file:///etc/passwdjavascript:alert(1),验证安全断言是否能精准拦截并抛出预期的 Security Exception

经过严格打磨,工程单元测试总数由上一阶段的 77 个扩充至 94 个纯前端单元测试,持续保持 100% 测试通过率


七、 总结与下期预告

在本篇中,我们完成了一次核心计算大脑的关键突围:

  • 将简单的静态 DAG 拓扑引擎改造为支持 IF/ELSE 条件分支与动态分支剪枝 的成熟图调度器;
  • 引入 变量聚合器(Aggregator) 完美化解了多分支汇流死锁的算法难题;
  • 通过 HTTP 弹性请求节点 构筑了向真实网络生态延伸的安全通道。

至此,PatchCat 的底层逻辑和图计算能力已经趋于完备。但另一个关键问题随之而来:

我们在画布上配好了如此强大的工作流,难道每次都要点画布的 Run 按钮、在底层日志里找报错吗?
配置完成的复杂 Agent,如何才能像 Dify 一样一键发布成生产微服务 API,供外部的前端或自动化程序无缝调用?

在下一篇 《开源系列 07》 中,我们将深入剖析 PatchCat 在交互体验与生产交付上的最后一公里攻坚:即时对话调试抽屉(快捷键 Ctrl+Shift+D,支持 SSE 逐字打字机与节点耗时瀑布流追踪)与一键发布生产 REST API 实战!


开源致谢与同行交流

PatchCat 能够在业余时间持续演进,离不开开源社区的养分,更离不开 AI 结对搭档的严谨守护。由于个人能力和精力和有限,架构设计中难免有待商榷之处,诚邀各位资深架构师与前端/图计算专家 前往 GitHub 仓库 提出 Issue 与 PR,欢迎交流、指正与共同进步!
